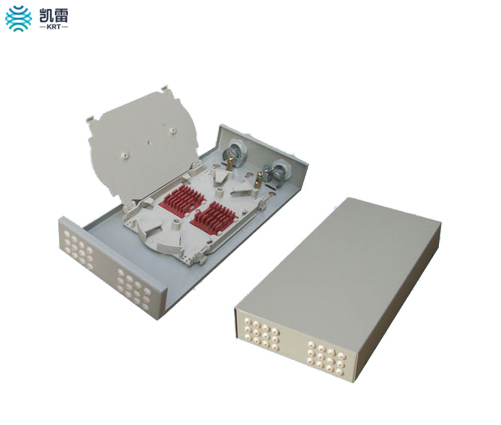

光缆终端盒产品详情介绍
|
产品用途:适用于光缆与配线尾纤的保护性连接/适用于光缆和光通信设备的连接
|
产品结构:光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
|
外壳:外壳应能方便面开启,便于安装;
|
内部构件应包括以下部分:
|
支撑架:内部结构的主体,用于内部结构的支撑;
|
熔纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m, 余留光 纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;
|
固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
|
光纤接头的保护采用热收缩保护管。
|
材料:光缆终端盒所有的零部件采用的材料应当具有防腐性能,如无防腐性能则对其做静电喷塑处理;材料的物理、化学性能稳定并且材料之间相容。
|
热收缩保护管采用的材料及填充物的热熔温度不小于120℃,热软化温度应大于90℃,应能在 -25℃~+40℃温度下使用。
|
全部材料应无毒、无腐蚀,对人体健康和其它设备无副作用。
|
|
光缆终端盒技术特点:
|
盒体采用冷扎钢板制造,表面静电喷塑,色泽均匀,外形美观大方,施工方便
|
盒体采用挂钩式,装卸方便快捷;
|
集纤盘为叠加可翻转式,翻转灵活,集纤盘内,保证余留光纤在盘绕时曲率半径大于37.5mm;
|
结构独特,布局合理,有足够的操作空间;
|
进出缆口配有可调节夹紧密封圈及加强筋,可根据光缆大小进行轻松如意的调节,直至卡紧; 室外型有良好的密封性能,能有效的防止漏水;
|
|
光缆终端盒主要技术指标:
|
环境温度:-25℃~+55℃
|
相对湿度: ≤85% (30 ℃时);
|
大气压力: 70~106Kpa;
|
绝缘电阻:>2×104MΩ/500VDC
|
耐电压强度:15KDC/1min作用下不击穿,无飞弧现象
|
