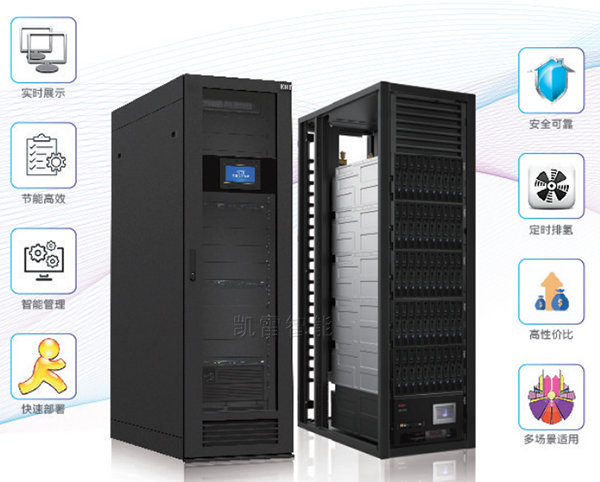

银河III号一体化机柜微模块数据机房
描述:凯雷智能一体化机柜是微型数据中心基础设施解决方案产品;产品采用封闭冷通道、内循环方式,高度集成供配电系统、空气调节系统、机柜系统和监控管理系统;四大系统精密配合,无缝兼容,共同实现微小型数据中心的高效运营,做到了标准化设计,标准化装配,一体化交付,极大的缩短了交付周期,帮助客户快速构建绿色健康的数据中心。 浏览次数:3492
参数
- 产品特点
- 产品简介
- 技术参数
- 产品组成
- 产品案例
简单
- 制冷、配电、动环、机柜一体化集成设计;
- 标准化方案,去工程设计;
- 工厂全预制,现场只需进行简单的并柜处理,最快实现当天业务上线;
- 无需专业机房,场地环境要求低;
- 单柜占地仅需0.72m2,顶部可集成走线槽功能,无需另做桥架。
- 关键部件可按需采用N、N+1或2N设计,满足客户高可靠性要求;
- 应急散热无单点故障设计,当模组内温度超过设定值时自动弹开前后门或启动应急风扇,以自然通风形式散热;
- 摄像头自动抓拍功能,确保设备运行安全;
- 全封闭运行,防尘降噪,环境依赖性小;
- 可选配机架式灭火系统,更有效保障设备安全。
- 10英寸大屏显示,界面友好,轻松实现本地管理各功能模块;
- B/S或C/S架构,支持WEB界面浏览实时及历史信息,摄像头自动抓拍功能,确保设备运行安全;
- 全方位告警信息界面呈现,可支持短信发送,设备异常情况随时掌握;
- 精准能效管理,PUE实时显示,用电情况清晰明了;
- 多网点时,可选配统一监控,远程访问,集中运维管理;
- 远程云运维管理平台,可提供7×24小时全方位服务。
- 封闭冷热通道隔离计,避免气体混流,大幅度提高回风温度,提升制冷效率,降低PUE;
- 机架式空调,模组内部制冷,避免无效制冷;
- 近端制冷,减少送风损耗;
- 机架式空调采用直流变频压缩机和无极调速EC风机,部分负载时高效运行,同时可以防止凝露产生;
- 可选高频机架式UPS或机架式模块化UPS,高效运行。
银河系列是新一代小型智能微模块数据中心解决方案,一体化集成配电、UPS、监控、制冷及机柜等系统。其中,基础设施一体柜集成配电、UPS、机架式温控系统、监控模块等,大幅节省机房空间。IT机柜在基础设施一体柜两侧灵活扩展,单个模块最多支持9个IT机柜位,最大支持27kW IT负载,单柜最大功率密度可达10kW。标配单排密闭冷热通道。

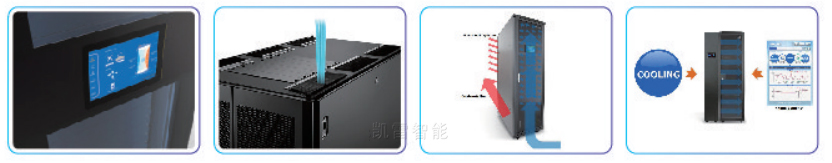

机柜系统
- IP5X全密闭机柜标准19英寸机柜,全面屏玻璃门,内部冷热通道隔离,承重≥1800Kg。
- 内部可用空间达31U通过合理设计,最大限度降低空调、电池包和监控主机体积,为IT设备提供更大U位空间。
- 10.4英寸监控一体机监控主机不占U位,大屏幕全触控工业屏,客户体验极佳,告警状态指示灯直观显示运行状态。
- 满载噪音≤55dB通过最先进的多重降噪技术,整机满载运行噪音≤55分贝。
空调系统
- 机柜级机房空调模块化设计;紧靠热源设计,形成密闭热通道;采用知名品牌部件稳定可靠。
- 现代数据中心的选择紧靠热源制冷,降低能源损耗 。
- 模块化设计,投资省模块化设计,可随数据中心业务发展扩容;独特气流组织,自然实现冷热通道遏制效果,无需封闭冷,热通道和高架地板。
机架式UPS
- 3-30KVA容量可选根据客户需求配置UPS容量。
- 机架式安装方便快捷,不占据机房面积。
- 备电时间按需调整
机架式电池箱
- 无维护铅酸电池可选单节电池DC12V,2U高机箱可放8节电池,3U高机箱可放16节电池。
- 机架式安装方便快捷,不占据机房面积。
监控系统
- 良好人机界面10.4寸工业屏,具备良好人机交互界面及触控性能。
- 监控全面标准监控接口,实时监控配电、UPS、空调、温湿度、烟感等信息,保障稳定运行。
- 能耗管理精准能效管理,PUE实时显示,用电情况清晰明了。
- 多终端访问多终端支持,可通过WEB浏览器防问;经过安全认证访问系统。
整体方案 | |
---|---|
电源制式 | 220V/380V,50/60Hz,L+N+PE/3Ph+N+PE |
系统防护等级 | IP5X |
工作温度 | -20℃~45℃(低温型支持-40℃~45℃) |
单模块机柜数量 | 1-12(具体按客户配置) |
IT机柜数量 | 1~9(具体按客户配置) |
支持IT负载最大功耗 | 27kW(具体按客户配置 |
单柜功率密度 | 1-10kW |
安装方式 | 水泥地面、架空地板 |
IT机柜承重 | 2200kg |
尺寸(高×宽×深mm) | 单柜2000×600×1200(机架式空调) |
制冷系统 | |
供电方式 | 220Vac,50Hz,1Ph+N+PE |
温控系统制冷量 | 4.2kW/8.1kW(机架式空调) |
温控外机运行温度 | -40℃~+45℃ |
温控系统典型配置 | N,N+1 |
制冷方式 | 风冷 |
温控系统安装方式 | 机架式安装 |
风量(单台) | 800m3/h、1500m3/h |
送风方式 | 前送风,后回风(机架式空调) |
供配电系统 | |
防雷等级 | CLASSII/C级,In 20kA,Imax 40kA,8/20us |
电源输入 | 单、双路可选 |
机架式UPS | 3kVA、6kVA、10kVA、20kVA、30kVA |
机架式模块化UPS | 20kVA、30kVA |
UPS配置方式 | N、N+1、2N |
UPS输入电压范围 | 3kVA:110~288Vac |
|
|
6kVA、10kVA:120~275Vac | |
|
|
20kVA、30kVA:208~478Vac | |
UPS输出功率因数 | 0.9 |
电池备电时间 | 0~60min(客户自定) |
电池布置方式 | 机架式安装、置于托盘上、电池架(柜)安装 |
PDU | 单路或双路 |
监控系统 | |
监控主机 | 标配嵌入式监控软件,主机与显示屏集成于一体,节约U位空间 |
功能模块 | 报表管理、拍照监控、报警管理、集中管理 |
访问方式 | 本地访问、远程Web访问 |
本地显示 | 10.4英寸高清显示屏 |
报警方式 | 本地报警、短信报警(选配) |
典型配置
类型 | 玻璃门密闭通道型 | ||||
---|---|---|---|---|---|
产品名称 | 单柜3kVA | 单柜6kVA | 2联柜6kVA | 2联柜10kVA | 3联柜10kVA |
柜体数量 | 1 | 1 | 2 | 2 | 3 |
可用空间 | 30U | 28U | 70U | 65U | 107U |
UPS | 3kVA | 6kVA | 6kVA | 10kVA | 10kVA |
空调 | 4.2kW | 4.2kW | 4.2kW | 2*4.2kW | 2*4.2kW |
PDU | 16位国标10A | 16位国标10A | 2*16位国标10A | 2*16位国标10A | 3*16位国标10A |
电池 | 12V 9AH电池包 | 12V 9AH电池包 | 12V 9AH电池包 | 12V 9AH电池包 | 12V 9AH电池包 |
|
|
|
|
|
|
备电10min | 备电10min | 备电10min | 备电5min | 备电5min | |
尺寸(宽*深*高)mm | 600*1200*2000 | 600*1200*2000 | 1200*1200*2000 | 1200*1200*2000 | 1800*1200*2000 |
监控系统 | 标配:触摸屏、温湿度、烟感、漏水、门磁、UPS管理、空调管理、电量监测、可视状态双色氛围灯、照明系统 | ||||
应急方式 | 银河I号:自动弹开门;银河II号:应急通风散热模块;银河II号:应急风扇+自动弹开门 |
UPS系统 | 配电系统 | 制冷系统 | 监控系统 | 机柜系统 |
机架安装 | 机架配电模块 | 变频空调 | 10.4寸监控屏 | 19英寸标准机柜 |
3kVA | PDU | 机架安装 | 自带拍照功能 | 封闭通道 |
6kVA |
|
轻载除湿 | 温温度、烟感 | 玻璃门 |
10kVA |
|
应急散热 | 门磁开关 | 250mm单排冷通道 |
20kVA |
|
|
水浸 |
|
30kVA |
|
|
UPS、空调、配电 |
|
|
|
|
短信告警 |
|
