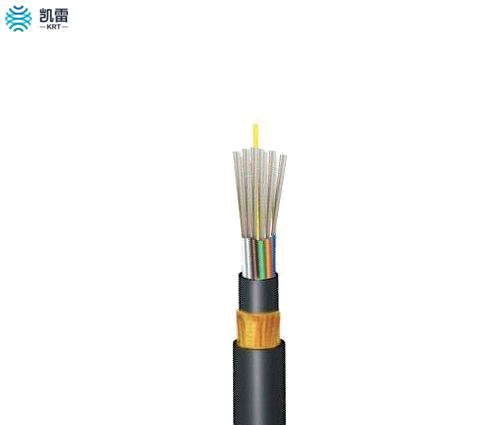

(GYHTY)非金属光缆

描述:(GYHTY)非金属光缆 浏览次数:629
参数
  • 产品特点
  • 产品简介
  • 技术参数
  • 产品组成
  • 产品案例

【产品特点】

  • 具有很好的机械特性和温度特性;
  • 芳纶加强元件使光缆具有更强的抗拉性能
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内填充特种油膏,对光纤进行了关键性保护
  • 良好的抗压性可和柔软性
  • 采用以下措施来确保光缆防水性能
    • 单根钢丝中心加强芯
    • 松套管内填充特种防水化合物
    • 完全缆芯填充

【产品描述】

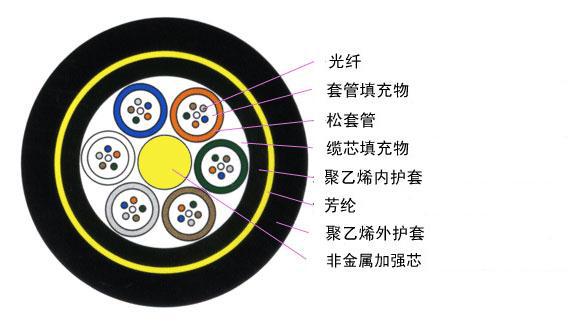

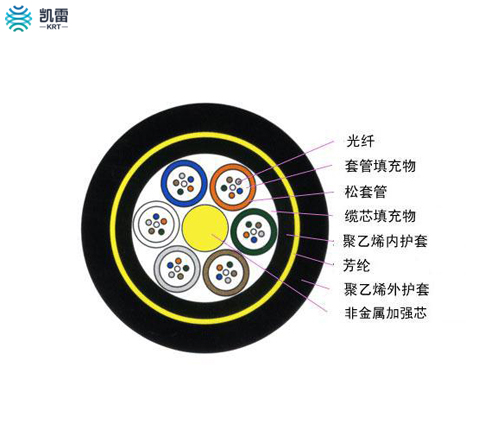

     GYHTY---光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料(FRP),松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯 。缆芯内的缝隙充以阻水油膏后挤制聚乙烯内护套,再包上一层芳纶后挤制聚乙烯外护套成缆。

【性能指标】

应用范围:适用于长途通信和局间通信

敷设方式:管道、铺设、架空、地埋

工作温度:-40~+70℃

弯曲半径:静态10倍缆径

                     动态20倍缆径

产品标准

广州市凯雷通信科技有限公司GYHTY光缆符合YD/T 901-2001和IEC 60794-1标准

【光学特性】



G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径



0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm



【结构参数】

光缆型号

光纤数

套管数

填充绳数

光缆直径mm

光缆重量kg/km

允许拉伸力

长期/短期 N

允许压扁力

长期/短期N/100mm

弯曲半径

静态/动态mm

GYHTY-2~6

2~6

1

5

10.7

90

600/1500

300/1000

10D/20D

GYHTY-8~12

8~12

2

4

10.7

90

600/1500

300/1000

10D/20D

GYHTY-14~18

14~18

3

3

10.7

90

600/1500

300/1000

10D/20D

GYHTY -20~24

20~24

4

2

10.7

90

600/1500

300/1000

10D/20D

GYHTY-26~30

26~30

5

1

10.7

90

600/1500

300/1000

10D/20D

GYHTY-32~36

32~36

6

0

10.7

90

600/1500

300/1000

10D/20D

储存、使用温度: -40℃ 至 + 70℃
